Máquina de perfilagem de rolos para suportes fotovoltaicos
A linha de produção de suportes fotovoltaicos da KINGREAL pode fabricar suportes antivibração em diversas especificações, incluindo 41 × 21, 41 × 41, 41 × 52, 41 × 62 e outras.
- KINGREAL
- China
- em formação
- baixar
Vídeo sobre a máquina de suporte para painéis fotovoltaicos
Descrição da máquina de conformação de suportes para painéis fotovoltaicos
A linha de produção de suportes fotovoltaicos da KINGREAL pode fabricar suportes antivibração em diversas especificações, incluindo 41 × 21, 41 × 41, 41 × 52, 41 × 62 e outras. Os suportes de montagem fotovoltaica fabricados pela nossa empresa através de equipamentos de conformação a frio por rolos apresentam as seguintes vantagens:
1. O controle do equipamento é feito por meio de um CLP (Controlador Lógico Programável), e múltiplas proteções de segurança são configuradas durante a produção normal.
2. A linha de produção de suportes para painéis fotovoltaicos é uma linha de produção totalmente automatizada para desbobinamento, alimentação guiada, nivelamento, conformação de rolos de alta precisão, corte de comprimento fixo e recebimento de tiras de aço de tamanho fixo.
Processo de funcionamento da máquina de perfilagem de canais solares
Processo de conformação a frio de suportes fotovoltaicos: Desbobinamento – nivelamento – pinçamento, punção – conformação – corte longitudinal – equipamentos de recebimento
Desempenho técnico da máquina de perfilagem de canais solares
| espessura da folha | Linha de 2,0 a 3,0 mm |
| velocidade de trabalho | 15–20 m/min |
velocidade de formação do mainframe | 10 – 15 m/min |
| Área de produção | 30 m de comprimento × 3 m de largura |
Capacidade total | 60 kW |
Os principais parâmetros técnicos da máquina de perfilagem de canaletas solares
| Interior comum | Cremalheira tensionadora de 300 mm, capacidade de carga de 5 toneladas, diâmetro interno de 460 a 520 mm |
| Largura de alimentação | 110 mm |
| Número de rolos | 15 faixas |
| Velocidade de rolamento | 8-15 m/min |
| Material do fuso | Aço 45#, tratamento de modulação |
Material em rolo | Gcr15, temperado a 55-58°, superfície enegrecida |
Diâmetro do rolo | Φ80mm |
| Potência do host | Redutor de turbina de 15 kW |
Estação de bombeamento hidráulico | 5,5 kW |

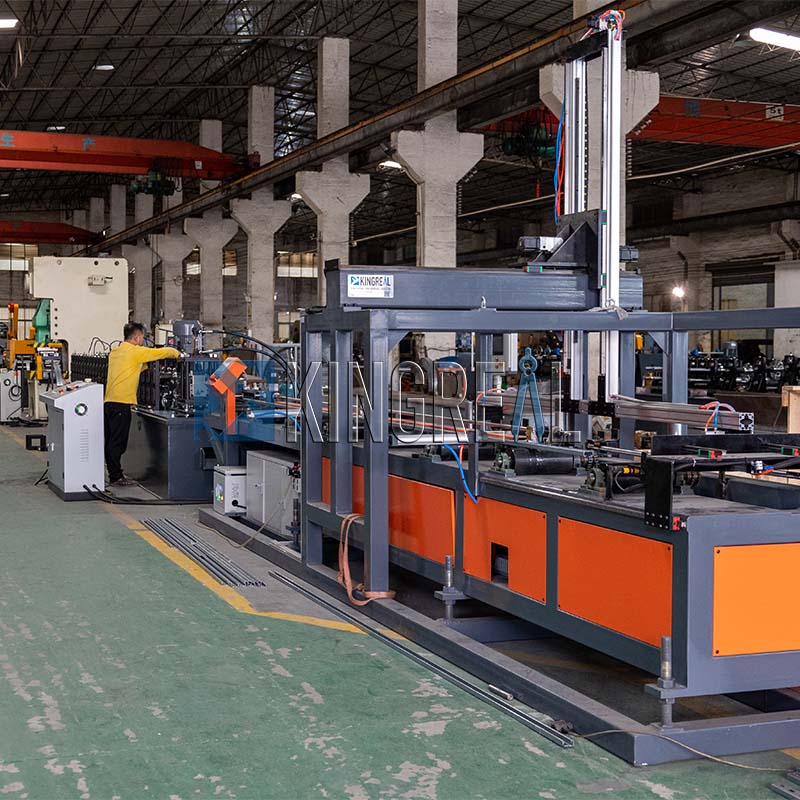

Novo design: Máquina de suporte para painéis fotovoltaicos com unidade de embalagem automática
Para maximizar a eficiência de produção dos clientes e atender às necessidades de produção automatizada, os engenheiros da KINGREAL equiparam a máquina de perfilagem de suportes para painéis fotovoltaicos com uma máquina de embalagem automática.
Após a fabricação do suporte fotovoltaico, o produto acabado é transportado diretamente para a unidade de embalagem automática, onde é embalado e empilhado. Esse processo reduz o tempo e a mão de obra necessários para a embalagem manual tradicional, diminuindo significativamente os custos trabalhistas. Ao mesmo tempo, a operação eficiente da máquina de embalagem automática garante a consistência e a qualidade da embalagem, aumentando ainda mais a competitividade do produto no mercado. Com essa solução, os clientes podem não apenas economizar tempo, mas também melhorar efetivamente a eficiência operacional geral da linha de produção e atingir padrões de produção mais elevados.
Características da máquina de perfilagem de canais solares

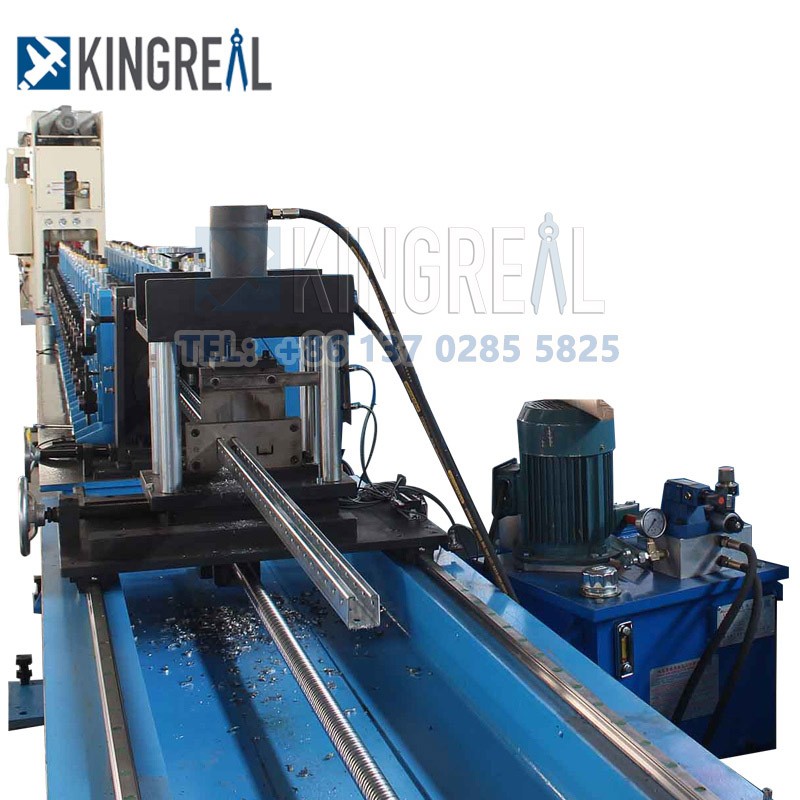

1. Estação de corte para máquina de canaletas de suporte de montagem solar A estação de corte é uma parte importante da máquina de perfilagem de canais solares. Ela adota operação elétrica para obter um corte eficiente e preciso. Através do sistema de controle PLC, os usuários podem ajustar e programar de forma flexível de acordo com necessidades específicas para garantir a precisão e a consistência de cada corte. Além disso, a aplicação do sistema de corte hidráulico não só melhora a velocidade de corte, como também prolonga a vida útil da máquina de perfilagem de canais solares e reduz os custos de manutenção. A automatização do processo de corte reduz significativamente a intervenção manual e melhora a eficiência e a segurança da produção. |  |

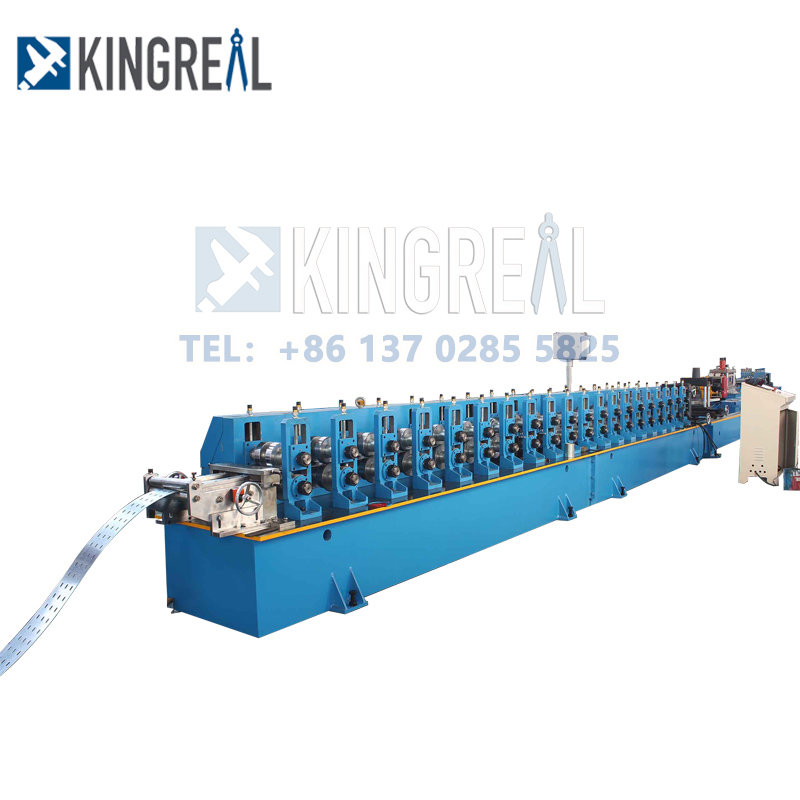

2. Máquina de perfilagem para fabricação de canaletas para suportes de painéis solares A construção da máquina de perfilagem utiliza matérias-primas de alta qualidade e dureza para garantir a firmeza e durabilidade de toda a máquina. O uso de materiais de alta qualidade não só melhora a precisão da conformação, como também garante a estabilidade dimensional da chapa durante o uso prolongado. A máquina de perfilagem foi projetada de forma racional e capaz de responder rapidamente às necessidades de produção, adaptando-se à conformação de chapas com diferentes especificações e atendendo às diversas demandas do mercado. Ao mesmo tempo, o processo de conformação foi otimizado para alcançar alta velocidade de produção, garantindo a qualidade e aumentando significativamente a eficiência produtiva. |  |

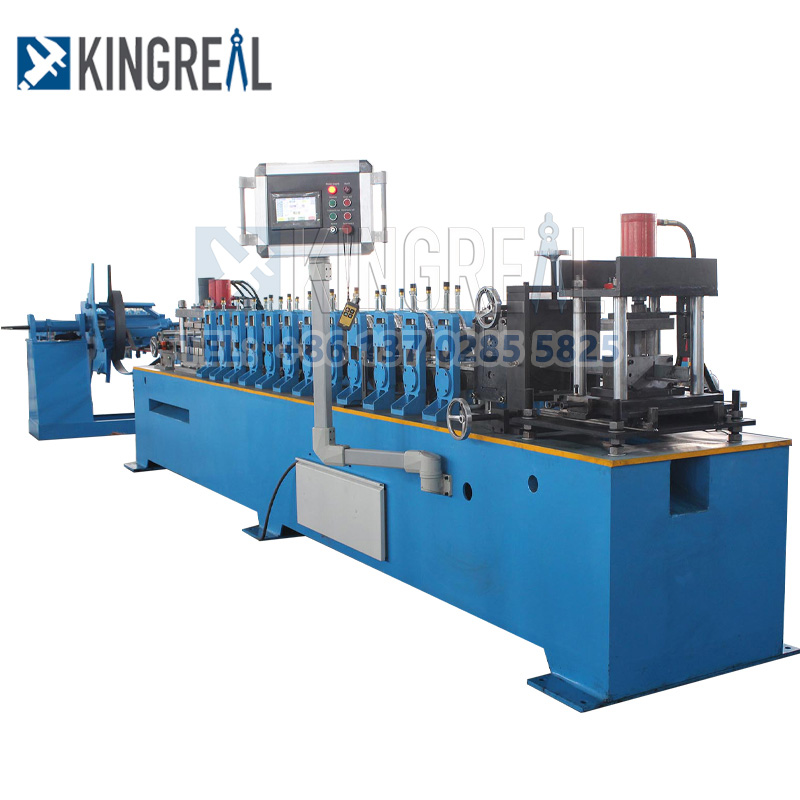

3. Sistema PLC para máquina de canaleta de suporte de montagem solar A máquina de montagem de perfis estruturais para painéis solares está equipada com um sistema de controle PLC avançado, o que facilita o monitoramento e o gerenciamento de todo o processo produtivo. O painel de controle possui um design ergonômico, a operação é simples e intuitiva, permitindo que os usuários configurem e ajustem os parâmetros com facilidade. Por meio do sistema PLC, os dados de produção são exibidos em tempo real, o que facilita a análise e a otimização do processo produtivo. Além disso, o sistema possui uma função de autodiagnóstico de falhas, que permite identificar e solucionar problemas rapidamente, garantindo a operação estável da máquina de perfilagem de canais solares. O sistema de controle inteligente reduz significativamente os erros humanos e aumenta a confiabilidade da produção. |  |
Combinação perfeita de máquina de suporte para painéis fotovoltaicos e máquina de fabricação de telhas.
 | A combinação de máquinas de perfilagem de canais solares emáquinas de fabricação de telhasOferece uma solução eficiente e estética para a instalação de sistemas solares. Os suportes produzidos pela máquina de fabricação de perfis solares proporcionam uma base segura e estável para os painéis solares em telhas. Sua estrutura durável e design flexível garantem desempenho e estabilidade a longo prazo. Ao utilizá-las em conjunto, os clientes podem não só produzir telhas e suportes fotovoltaicos de alta qualidade, como também atender às necessidades do mercado em termos de estética e funcionalidade. A KINGREAL está empenhada em fornecer máquinas de perfilagem de canais solares de alto desempenho e diversos tipos de máquinas para fabricação de telhas, garantindo que os clientes alcancem alta eficiência e confiabilidade, atendendo simultaneamente às suas necessidades de produção. |
Exibição do produto

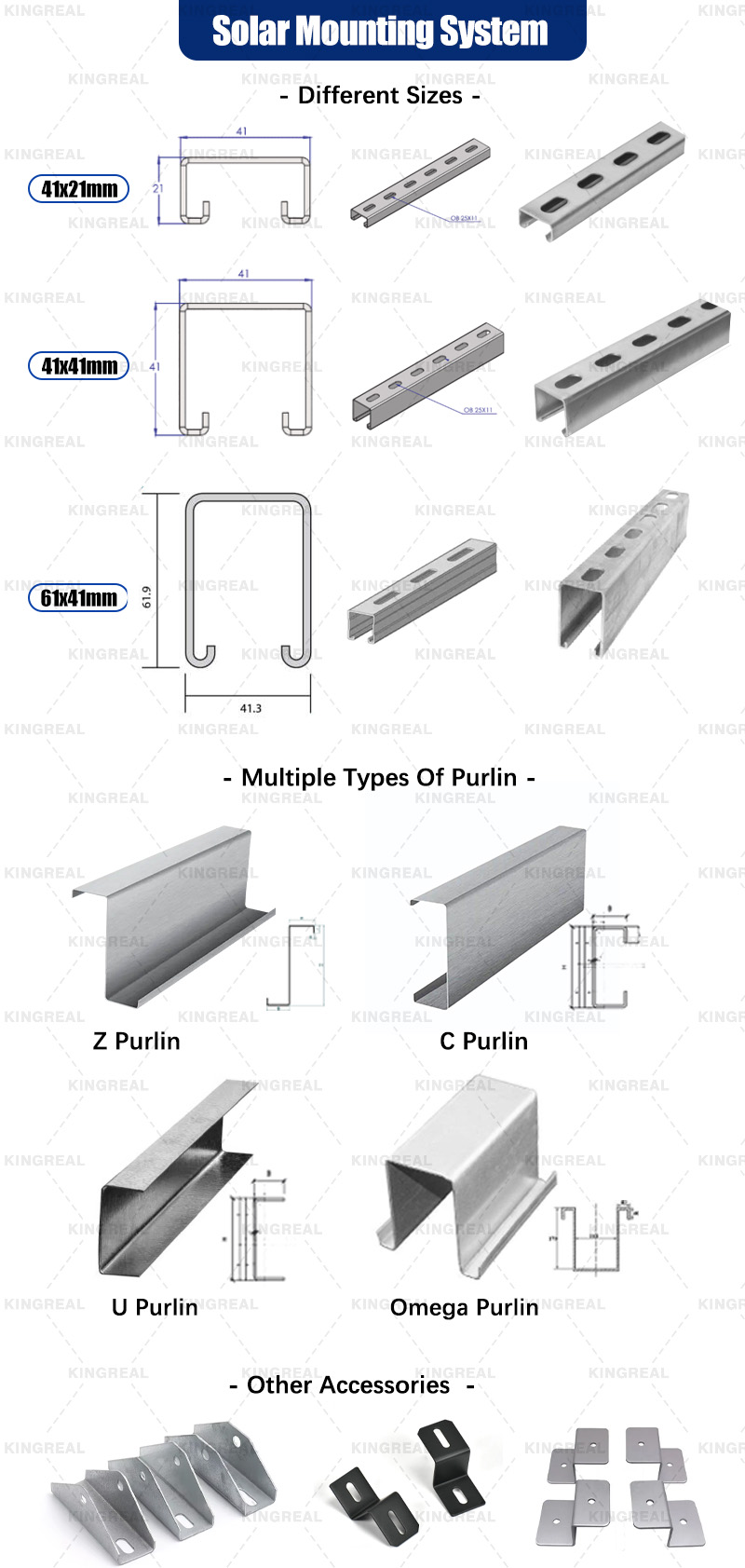

A máquina de suportes para painéis solares KINGREAL pode produzir produtos acabados em diversos tamanhos, incluindo 41 x 21 mm, 41 x 41 mm, 41 x 62 mm, 41 x 82 mm, etc. Os suportes fotovoltaicos comuns são feitos de chapa galvanizada com espessura entre 1,5 e 2,5 mm, o que os torna resistentes à corrosão e duráveis.
Aplicação de canaleta Unistrut para poste solar
Os suportes para painéis solares fotovoltaicos produzidos pela máquina KINGREAL desempenham um papel fundamental na construção de estruturas e sistemas de montagem de painéis solares, sendo amplamente utilizados em edifícios residenciais e comerciais, usinas de energia solar, aplicações agrícolas, infraestrutura de transporte e outros setores.
Produção de diferentes tipos de perfis estruturais em uma única máquina.
Com mais de 20 anos de experiência, a KINGREAL concentra-se em design, produção, instalação e pós-venda. A KINGREAL é capaz de personalizar soluções de produção de acordo com os desenhos e requisitos específicos do cliente, e possui um vasto portfólio de máquinas de perfilagem personalizadas de sucesso.
Perguntas frequentes sobre a máquina de perfilagem de canais solares
1. Quais são os diferentes tipos de máquinas para fabricação de perfis com ranhuras?
2. Quais são as aplicações das máquinas de canaletas para suportes de montagem solar?
3. O que é uma máquina de perfilagem de canal Unistrut?
4. Como é feito o perfil de suporte?
5. Qual é a finalidade do perfil Unistrut?
Garantia de Qualidade para Máquina de Conformação de Perfis Solares
A KINGREAL estabeleceu um rigoroso processo de controle de qualidade para garantir que cada etapa da produção atenda aos padrões e requisitos. Isso inclui a aquisição de matéria-prima, o processo de produção, a montagem, os testes, etc., para assegurar que cada componente da máquina de perfilagem de canais solares atenda aos padrões de qualidade.
O produto também possui a certificação internacional CE.
