Máquina de estrutura de amortecedor HVAC
A KINGREAL é especializada na personalização de diversas máquinas de perfilagem, incluindo máquinas para fabricação de estruturas de dampers de sistemas HVAC, máquinas para fabricação de estruturas de dampers corta-fogo, máquinas para fabricação de lâminas de dampers corta-fogo e máquinas para conformação de flanges, para atender às necessidades dos clientes.
A KINGREAL está comprometida em fornecer soluções completas para sistemas de ar condicionado e aquecimento, garantindo uma operação eficiente e confiável do sistema.
- KINGREAL
- China
- em formação
- baixar
Vídeo sobre a máquina de estrutura de amortecedor HVAC
Descrição da máquina de estrutura de amortecedor HVAC
A KINGREAL é especializada na personalização de diversas máquinas de perfilagem, incluindo máquinas para fabricação de estruturas de dampers de HVAC, máquinas para fabricação de estruturas de dampers corta-fogo, máquinas para fabricação de lâminas de dampers corta-fogo e máquinas para conformação de flanges, para atender às necessidades dos clientes. A KINGREAL está comprometida em fornecer soluções completas para sistemas de ar condicionado e aquecimento, garantindo a operação eficiente e confiável do sistema. A KINGREAL desenvolveu e fabricou com sucesso uma máquina para fabricação de estruturas de dampers de HVAC controlada por um sistema computadorizado PLC, com velocidades de produção ajustáveis de até 15 m/min. Esta máquina totalmente automatizada para fabricação de estruturas de dampers de HVAC garante uma operação estável, melhorando significativamente a eficiência e a precisão da produção, e é adequada para a produção de uma ampla gama de estruturas de dampers de HVAC. Quando utilizada em conjunto com máquinas para fabricação de lâminas de dampers corta-fogo e máquinas para conformação de flanges, resultados de produção ainda melhores podem ser alcançados.

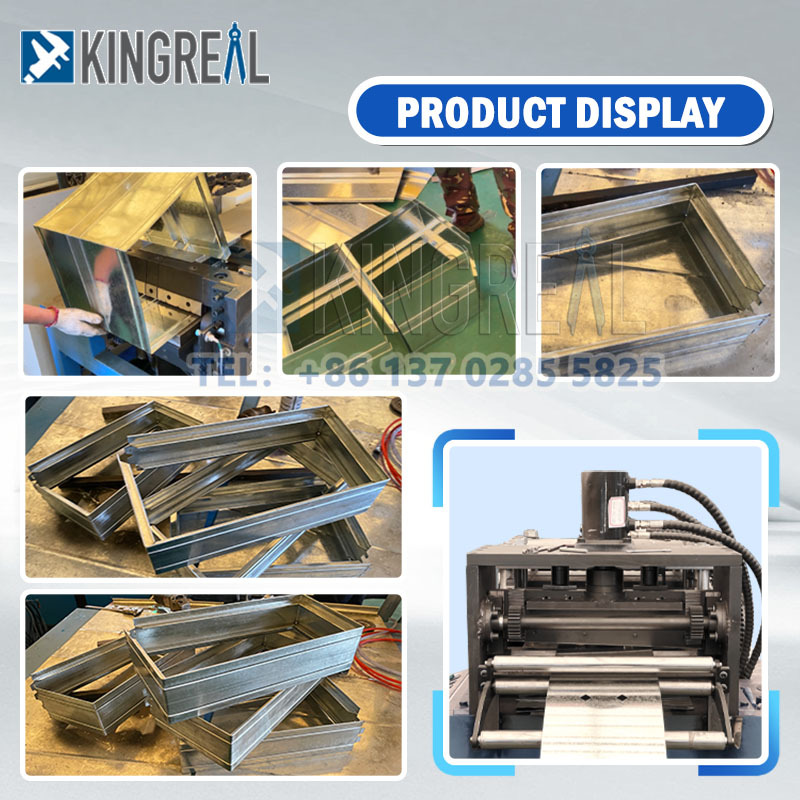

As estruturas de amortecedores produzidas pelas máquinas da KINGREAL para sistemas de ar condicionado e aquecimento são componentes cruciais, atuando como reguladores do fluxo de ar. Elas controlam o fluxo de ar dentro da rede de dutos, equilibrando o ar, ajustando o volume e mantendo a vazão necessária. Através de um design otimizado e produção eficiente, a KINGREAL garante máquinas de fabricação de estruturas de amortecedores de alta qualidade para atender às necessidades de diversas aplicações.

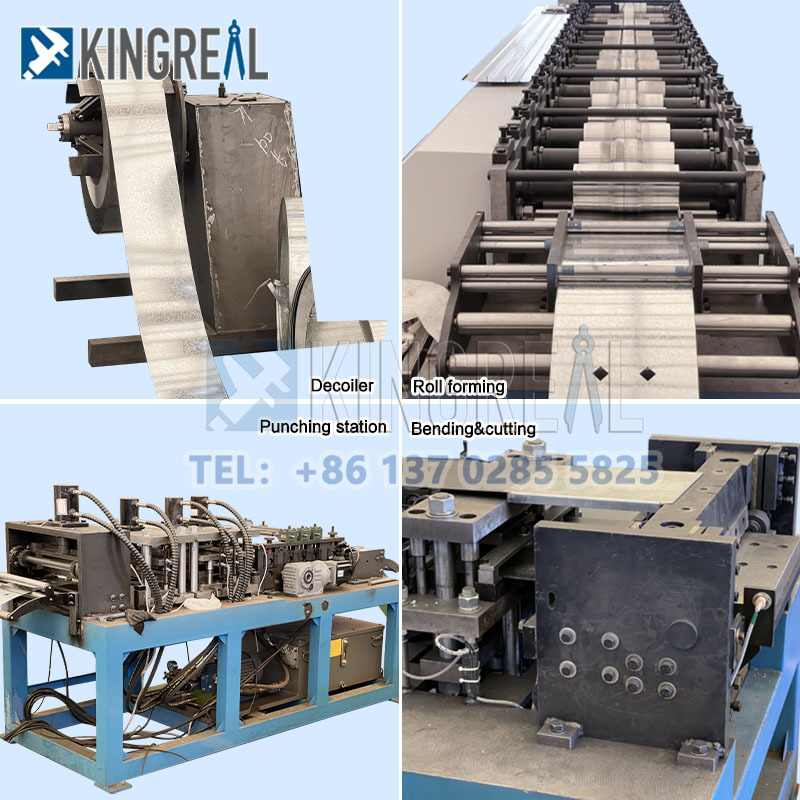

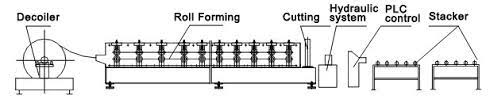

Fluxograma de trabalho da máquina de fabricação de estruturas de amortecedores HVAC
Desbobinador - Máquina de Conformação de Perfis - Máquina de Punção - Estação de Corte - Mesa de Saída
Solução para Máquina de Estrutura de Amortecedor HVAC

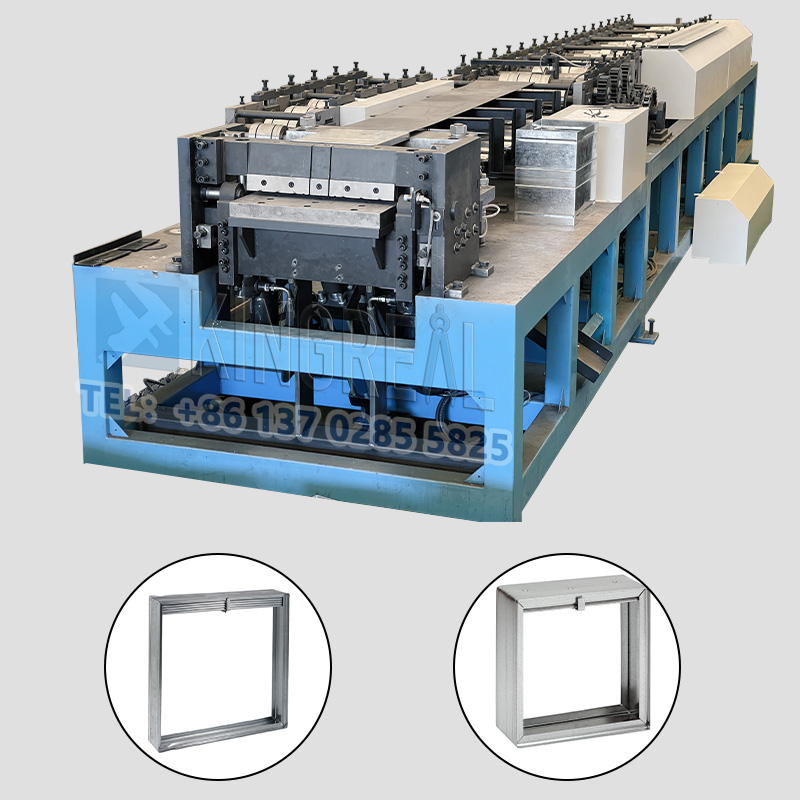

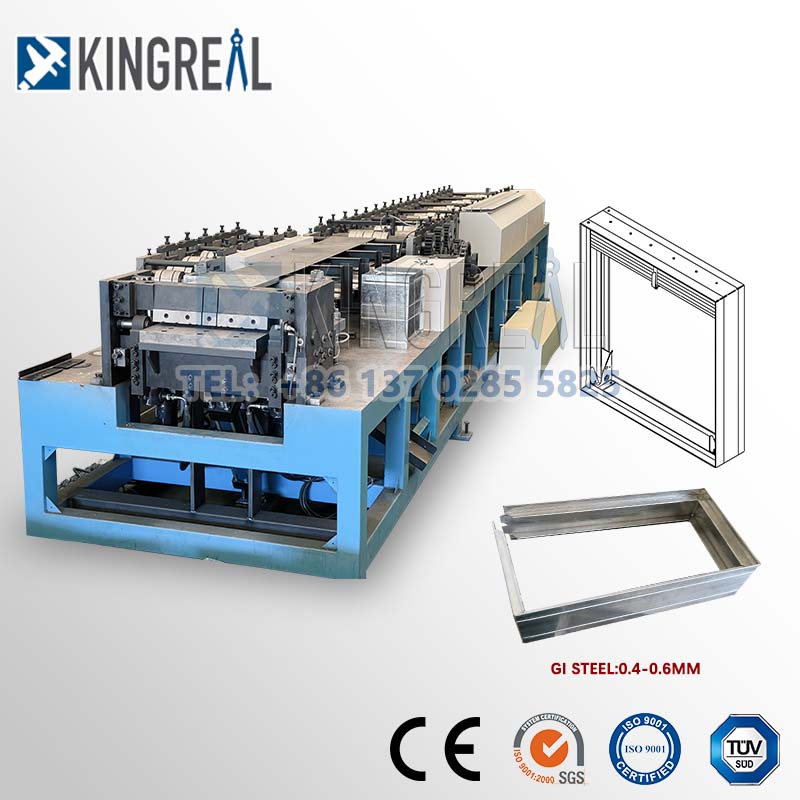

Máquina de estrutura de amortecedor HVAC
Introdução à máquina de estrutura de amortecedor HVAC:
As máquinas para fabricação de estruturas de dampers HVAC, também conhecidas como máquinas para dampers de fumaça e incêndio, são usadas principalmente para fabricar estruturas de dampers corta-fogo, uma medida crucial de proteção passiva contra incêndio em sistemas de aquecimento, ventilação e ar condicionado (HVAC).
Em projetos de construção modernos, barreiras corta-fogo são instaladas para limitar a propagação das chamas dentro do edifício e garantir a segurança. Os dutos de ar condicionado frequentemente penetram essas barreiras corta-fogo, deixando uma brecha em sua camada protetora.
Em circunstâncias normais, as comportas corta-fogo permanecem abertas. Quando a temperatura da fumaça dentro do duto atinge 70 °C, as comportas fecham automaticamente, atendendo aos requisitos de integridade da proteção contra fumaça e incêndio. Esse mecanismo atua eficazmente como uma barreira contra incêndio, impedindo a propagação das chamas.
As máquinas de fabricação de estruturas de dampers HVAC da KINGREAL podem produzir três tipos de estruturas, dependendo das necessidades e aplicações do cliente: de peça única, de duas peças e de três peças. Esse design flexível permite que a máquina de fabricação de estruturas de dampers HVAC se adapte a uma variedade de cenários de aplicação e requisitos técnicos.
As máquinas de fabricação de estruturas de dampers HVAC da KINGREAL são capazes de produzir uma variedade de estilos de estruturas de dampers corta-fogo, incluindo formatos em L, em fenda e em chapa. Esses diversos designs de estrutura podem atender a direções de ventilação específicas, requisitos de fluxo, espaço de instalação e requisitos estruturais, garantindo a operação eficiente e confiável do sistema. Por meio de soluções personalizadas de fabricação de estruturas de dampers HVAC, a KINGREAL está comprometida em proporcionar aos clientes a melhor experiência com o produto. |  |
Parâmetros da máquina de estrutura de amortecedor HVAC:
| Item | Parâmetro tecnológico | |
Material | Material | tira laminada a frio, tira de aço galvanizado |
| Grossura | 1,0-2,5 mm | |
| Bobina interna | F360—F510 | |
| Processo | Velocidade do formulário | 0-13 m/min |
| Comprimento | Não limite | |
Qualidade | Precisão de comprimento | L≤1000mm:±0,5mm |
Reto, Desvio | Comprimento ≤ 1000 mm, curvatura máxima de 1 mm; deflexão máxima de 2 mm | |
| Tamanho de formação | Conforme o projeto | |
Vantagens da máquina de estrutura de amortecedor HVAC
- Economia de material: O processo de corte antes da conformação garante zero desperdício desde o comissionamento até a produção.
-Excelentes resultados de conformação: Rolos especialmente projetados minimizam o desgaste do revestimento de zinco após a conformação da chapa galvanizada.
-Ângulos de dobra pequenos: Matrizes de dobra especialmente projetadas e reentrâncias pré-perfuradas nas bordas menores garantem um ângulo de dobra preciso em duas etapas.

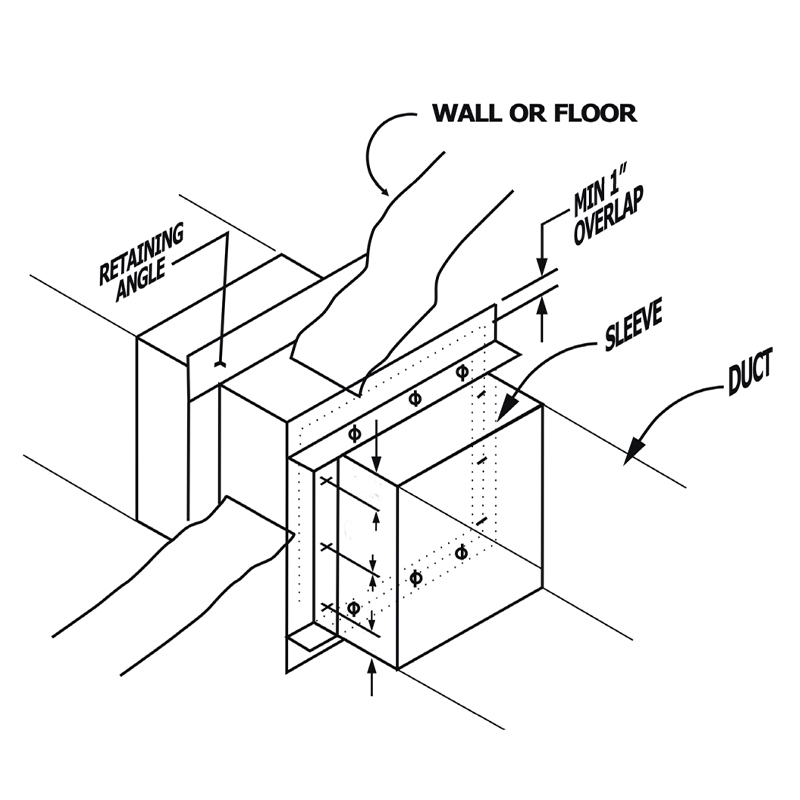

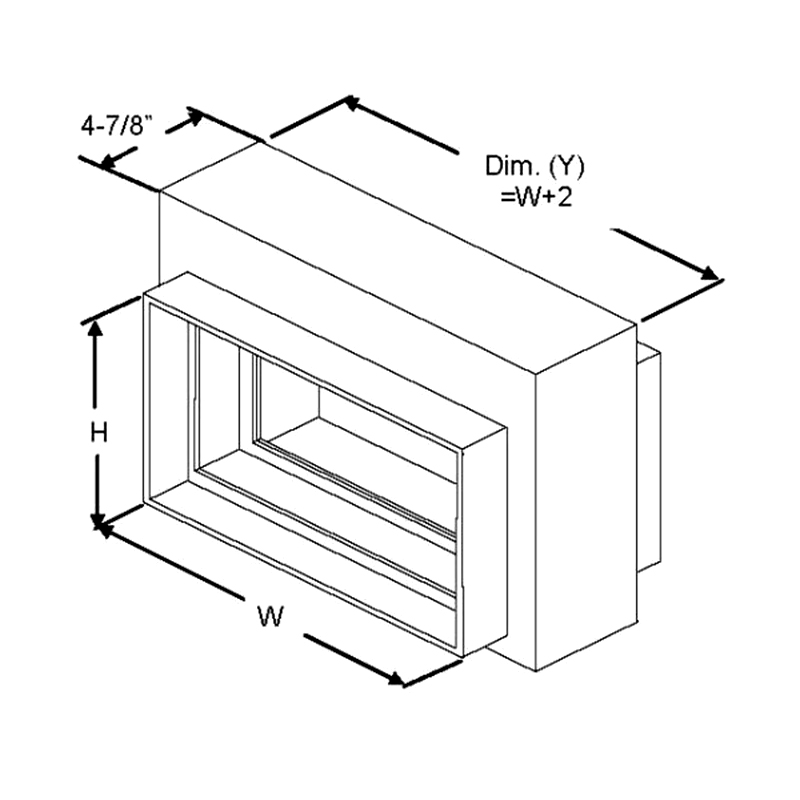

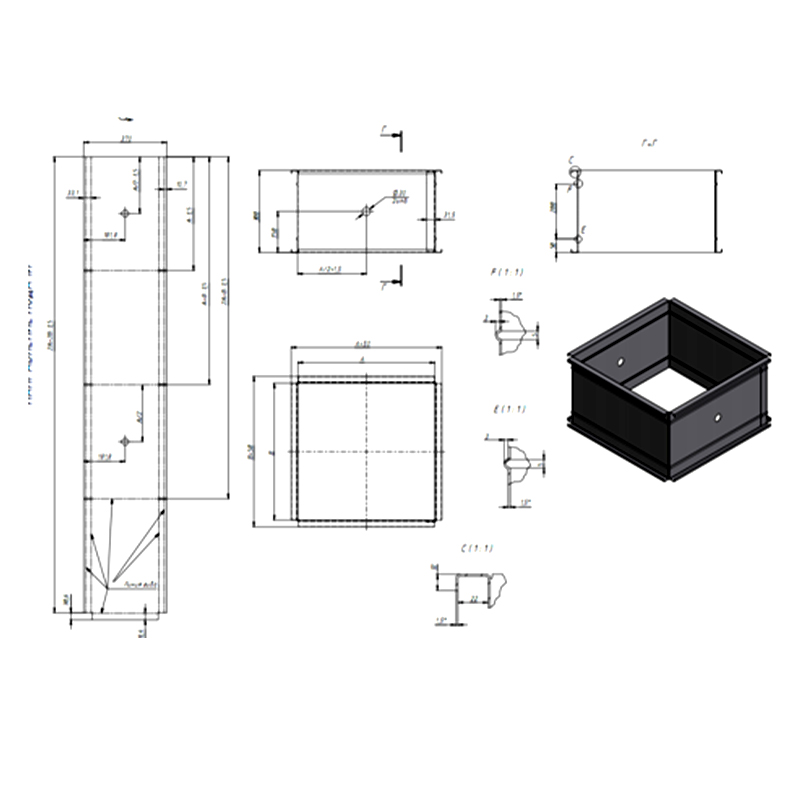

Desenho sobre a estrutura do amortecedor do sistema HVAC:

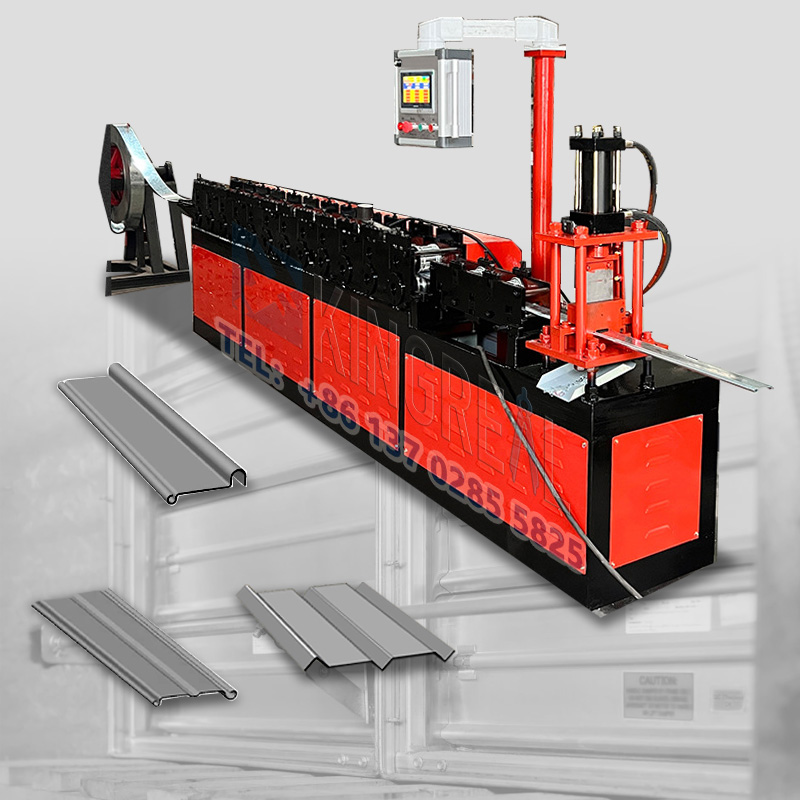

Máquina de fabricação de lâminas de corta-fogo
Introdução à máquina de fabricação de lâminas para corta-fogo:
A máquina de fabricação de lâminas para dampers corta-fogo foi projetada especificamente para processar bobinas de metal e moldá-las com precisão no perfil necessário para as lâminas. Esta máquina utiliza um processo de fabricação contínuo, garantindo alta precisão e consistência do produto, o que é crucial para atender aos rigorosos padrões de segurança contra incêndio.
As lâminas do amortecedor são projetadas para fechar automaticamente em caso de incêndio, vedando o duto de forma eficaz e impedindo a propagação das chamas. Esse mecanismo não só aumenta a segurança, como também garante o desempenho e a confiabilidade geral do sistema.
Esta máquina para fabricação de lâminas de corta-fogo oferece operação flexível, permitindo a personalização de quaisquer dimensões para atender a requisitos específicos, possibilitando a fabricação de lâminas de larguras variadas na mesma linha de produção. As tolerâncias de comprimento podem ser controladas com precisão de ±0,5 mm e as tolerâncias diagonais com precisão de ±0,8 mm, aumentando ainda mais a precisão do produto.
As larguras padrão para lâminas de dampers corta-fogo variam de 110 a 188 mm e podem ser personalizadas para atender às necessidades específicas do cliente. Essa flexibilidade e alta precisão tornam as máquinas de fabricação de lâminas de dampers corta-fogo da KINGREAL essenciais para atender às exigências de segurança contra incêndio em edifícios modernos, garantindo que cada lâmina atenda aos padrões da indústria. |  |
Parâmetros da máquina de fabricação de lâminas de corta-fogo:
| Perfil | Lâmina aerodinâmica corta-fogo |
| Matéria-prima | Aço GI, DC51D+Z Espessura 1,5 mm |
| Largura da bobina | De acordo com o desenho do perfil |
| Peso máximo da bobina (KG) | 3000 kg |
| Velocidade da linha | 0-15 m/min |
rolo de formação | CR12, após tratamento, dureza HRC58-62 15 estações |
| Diâmetro do eixo | 60 mm, 40 CR após o tratamento |
Sistema de acionamento | Por caixa de engrenagens |
Dimensão (mm) | 9500*1100*1200 |
Potência do motor principal (kW) | 11 kW |
Vantagens da máquina de fabricação de lâminas para dampers corta-fogo:
-Produção em Alta Velocidade: Essas máquinas para fabricação de lâminas de corta-fogo podem produzir com eficiência grandes quantidades de lâminas de alta precisão.
-Opções de personalização: Dependendo das necessidades do cliente, os projetos de máquinas para fabricação de lâminas de dampers corta-fogo da KINGREAL podem incluir recursos automatizados de corte, perfuração e ranhura, permitindo dimensões e propriedades funcionais personalizadas para cada aplicação.
Garantia de Qualidade: As lâminas de dampers corta-fogo produzidas pelas máquinas de fabricação de lâminas de dampers corta-fogo da KINGREAL são robustas e confiáveis, essenciais para o funcionamento eficaz dos dampers corta-fogo em edifícios.

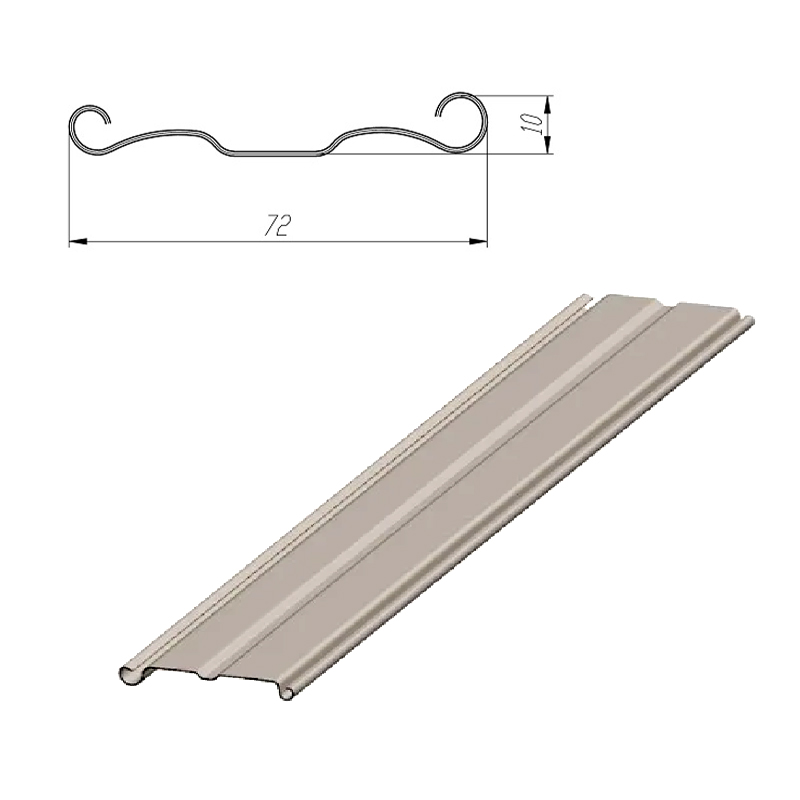

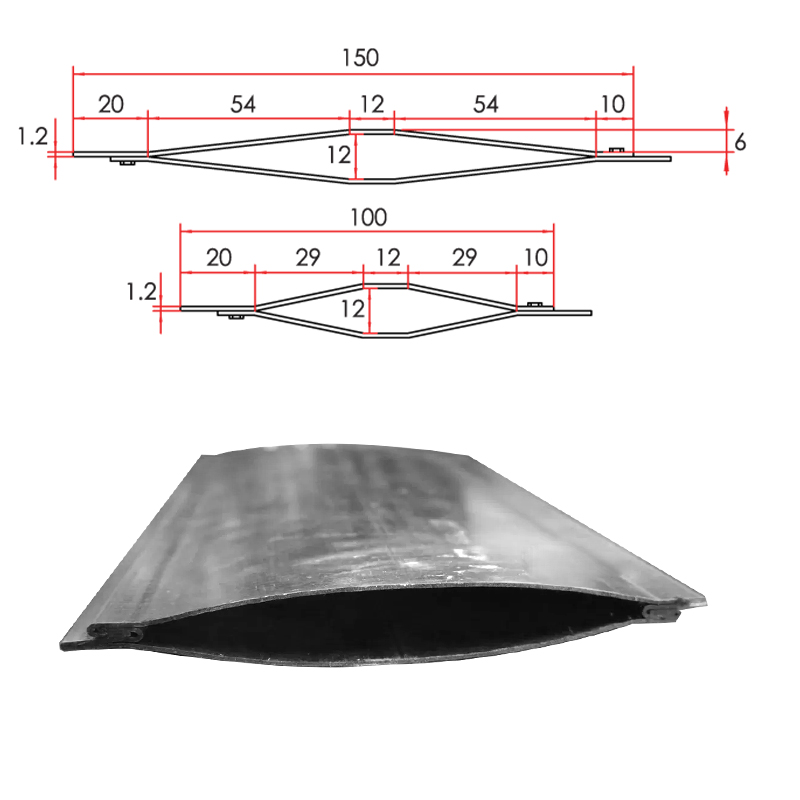

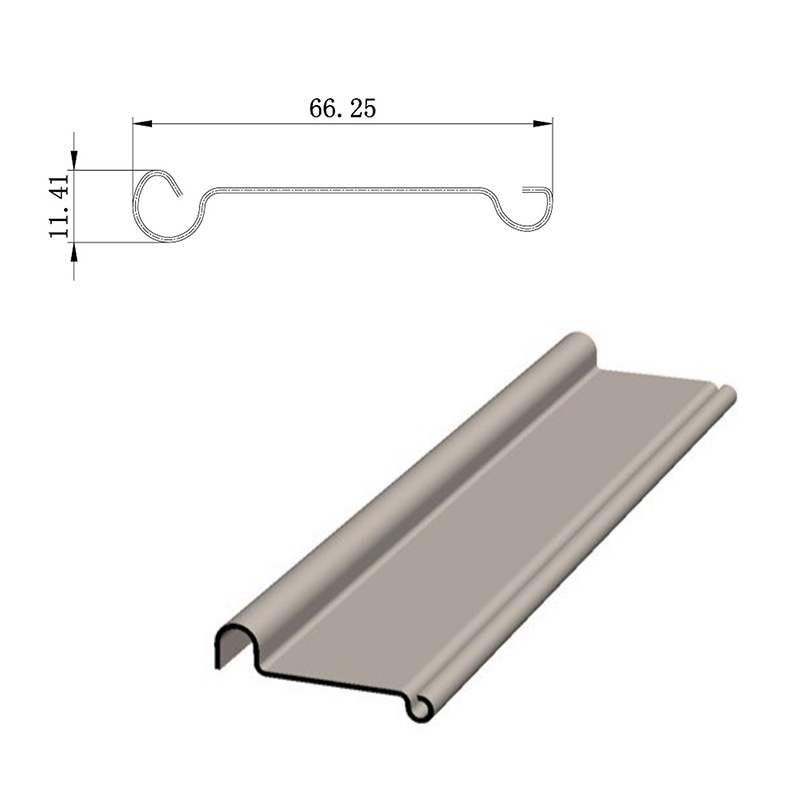

Desenho de uma lâmina corta-fogo:

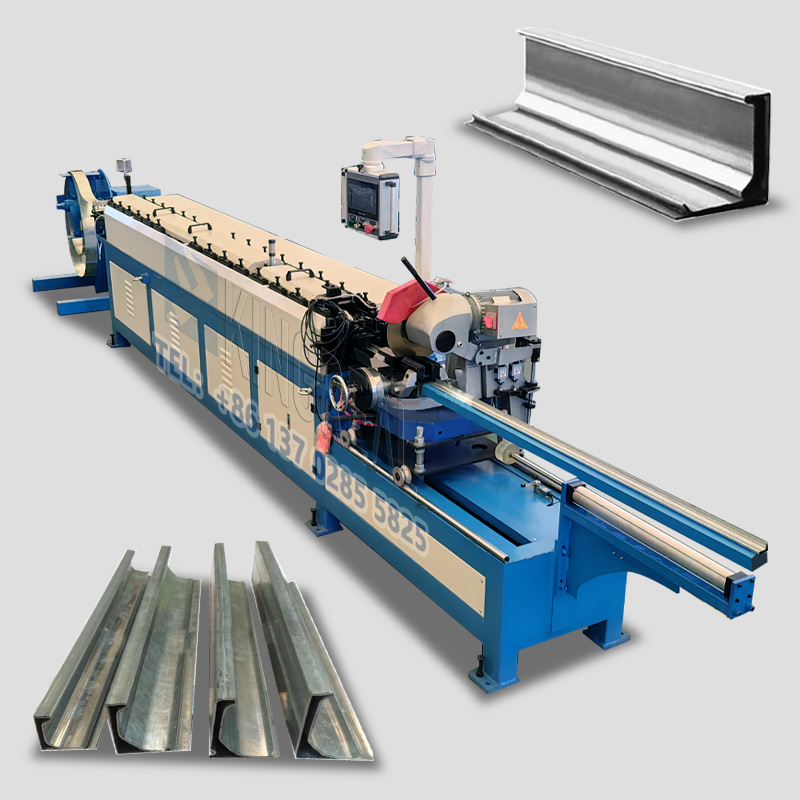

Máquina de conformação de flanges TDC
Introdução à máquina de conformação de flanges:
Os dutos são sistemas de tubulação utilizados para o transporte e distribuição de ar. O formato da seção transversal de seus flanges pode ser classificado como flanges TDC ou flanges TDF. A KINGREAL oferece dois tipos de máquinas de conformação de flanges: a máquina de flanges TDC e a máquina de flanges TDF, para atender a diversas necessidades de produção. Para aprimorar ainda mais a experiência de personalização para o cliente, a KINGREAL também subdividiu essas duas máquinas de conformação de flanges em vários modelos mais específicos, projetados para atender a uma gama mais ampla de requisitos de produção. |  |
Parâmetros da máquina de conformação de flanges:
Máquina de flangeamento TDC:
| Modelo | Altura da flange (mm) | Espessura (mm) | Potência (kW) | Peso (KG) | Dimensão (mm) |
| Modelo 1 | 20 | 0,6-0,8 | 3 | 2200 | 3800×600×1250 |
| Modelo 2 | 25 | 0,6-0,8 | 3 | 2500 | 3800×600×1250 |
| Modelo 3 | 30 | 1.0 | 3 | 2700 | 4300×600×1250 |
| Modelo 4 | 35 | 1.0 | 4 | 3100 | 4300×600×1250 |
| Modelo 5 | 40 | 1.0-1.2 | 4 | 3300 | 4300×600×1250 |
Máquina de flangeamento TDF:
| Modelo | Potência (kW) | Espessura da chapa (mm) | Peso (kg) | Dimensão C*L*A (mm) |
| T-12 | 3 | 0,5-1,2 | 840 | 2550*700*1100 |
| T-15 | 0,8-1,5 |
Vantagens da máquina de conformação de flanges:
Máquina de flangeamento TDF:
A KINGREAL categoriza suas flanges em dois tipos: máquinas de flange simples TDF e máquinas de flange dupla TDF, dependendo dos requisitos do trabalho:
Máquina de flangeamento TDF simples: Disponíveis nos modelos T-12 e T-15, essas máquinas de flangeamento TDF formam simultaneamente o formato da flange de um lado e o formato do clipe do outro. Esse design torna o processo de produção mais eficiente e reduz o tempo de troca.
Máquina de flangeamento duplo TDF: Capaz de formar flanges em ambos os lados simultaneamente, reduz significativamente o tempo de produção e melhora a eficiência geral. Este tipo de máquina de flangeamento TDF é particularmente adequado para produção em grande volume.
Máquina de flangeamento TDC:
A KINGREAL projetou cinco máquinas especializadas para flanges TDC, a fim de atender às diversas necessidades de processamento de nossos clientes.
Essas máquinas de flangeamento TDC formam flanges TDC automaticamente e fornecem alimentação automática durante o processo de usinagem de chapas metálicas. Cada máquina de flangeamento TDC varia em altura de flange, espessura de metal processável e configuração de desempenho, oferecendo uma solução mais flexível para atender a diversas necessidades de produção.

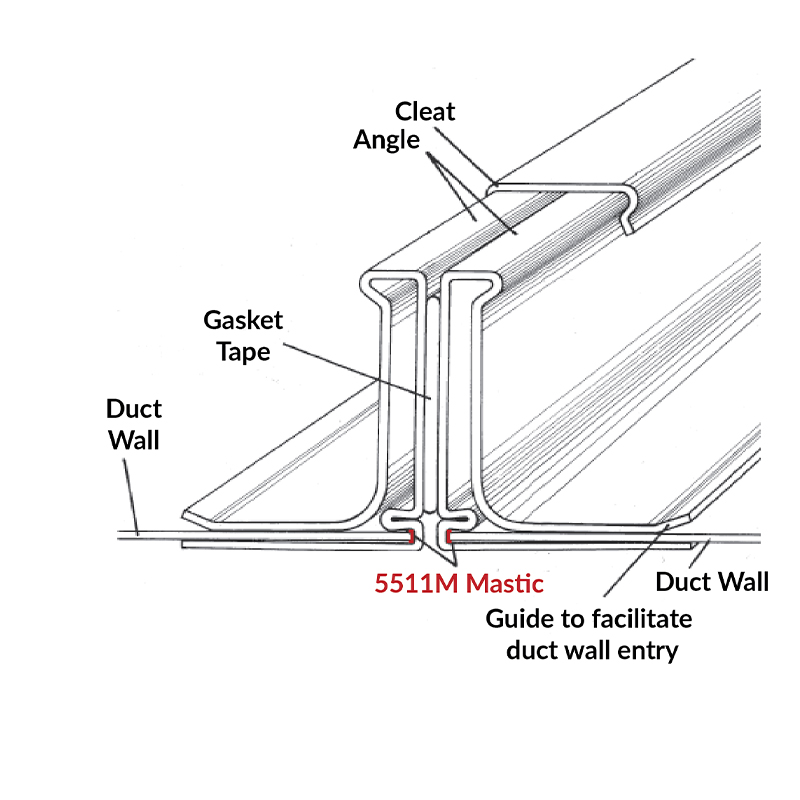

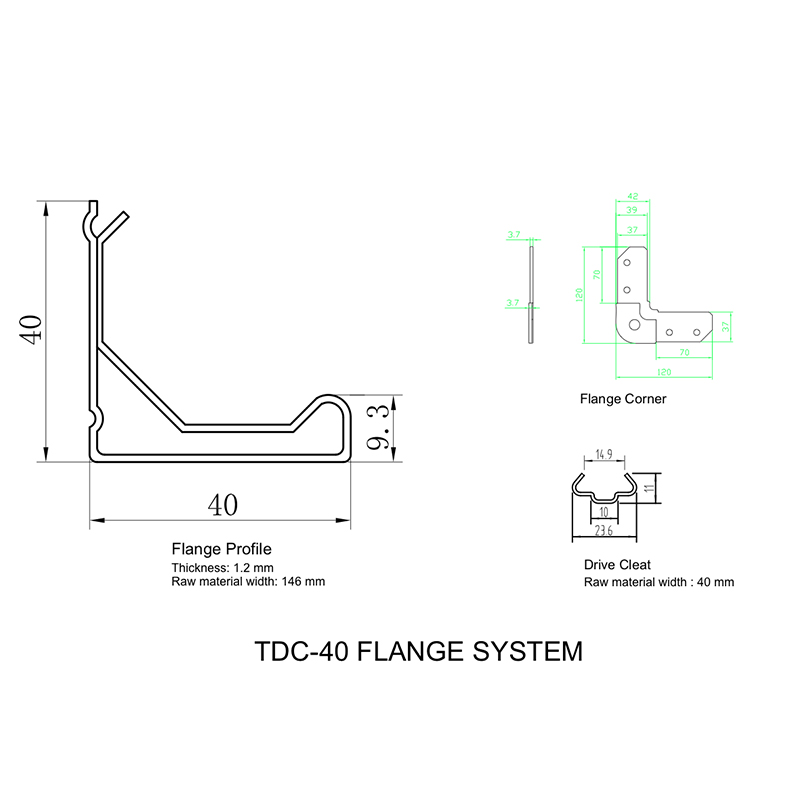

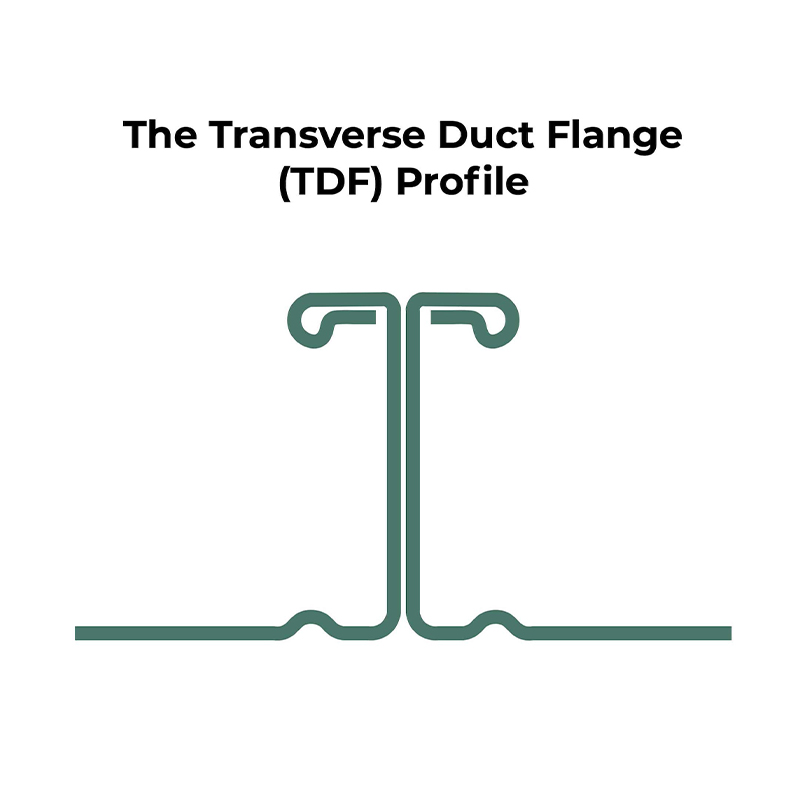

Desenho sobre flanges TDC e flanges TDF:
Aplicações da máquina de fabricação de estruturas de amortecedores HVAC
As estruturas de amortecedores HVAC produzidas pela máquina de fabricação de estruturas de amortecedores HVAC são utilizadas principalmente nas seguintes áreas:
1. Sistemas de aquecimento, ventilação e ar condicionado (HVAC) -Sistemas de ar condicionado central: Utilizados para ajustar o volume de ar fornecido a cada área para controle de temperatura por zona. -Sistemas de ar fresco: Controlam a proporção de ar fresco e ar de retorno para garantir a qualidade do ar interior. Sistemas VAV (Volume de Ar Variável): Ajustam automaticamente o volume de ar de suprimento com base nas mudanças de carga para gerar economia de energia. -Sistemas de Exaustão de Fumaça: Permitem alternar rapidamente os estados das válvulas durante um incêndio para direcionar a exaustão da fumaça. 2. Sistemas de Produção Industrial -Indústria Química: Sistemas de Ventilação de Reatores e Tratamento de Gases de Escape -Indústria Farmacêutica: Sistemas de Controle de Pressão em Salas Limpas e Exaustão de Processos -Processamento de Alimentos: Controle do Volume de Ar e Controle de Odores no Sistema de Secagem -Fabricação de Eletrônicos: Gerenciamento do Fluxo de Ar e Controle Estático em Salas Limpas 3. Sistemas de proteção ambiental e tratamento de gases de escape Sistemas de dessulfurização e desnitrificação de gases de combustão: Regulação do volume de gases de combustão Sistemas industriais de remoção de poeira: Controle da distribuição do volume de ar do coletor de poeira Sistemas de tratamento de COVs: Otimize a eficiência da coleta de gases de escape. -Incineração de Resíduos: Regular o Volume de Ar do Incinerador 4. Sistemas da Indústria de Energia e Potência - Usinas de energia: Combustão em caldeiras, ar condicionado e recirculação de gases de combustão - Usinas Nucleares: Controle de Segurança do Sistema de Ventilação Novas Energias: Controle do Ar de Processo para Geração de Energia a partir de Biomassa e Resíduos
5. Sistemas de Transporte -Sistemas de ventilação de túneis: ajuste do volume de ventilação com base no fluxo de tráfego -Sistemas de metrô: Controle ambiental para plataformas e túneis -Ventilação do navio: Ar condicionado na cabine |  |
Se você deseja obter mais informações sobre máquinas para fabricação de estruturas de dampers de sistemas HVAC, entre em contato com a KINGREAL!
