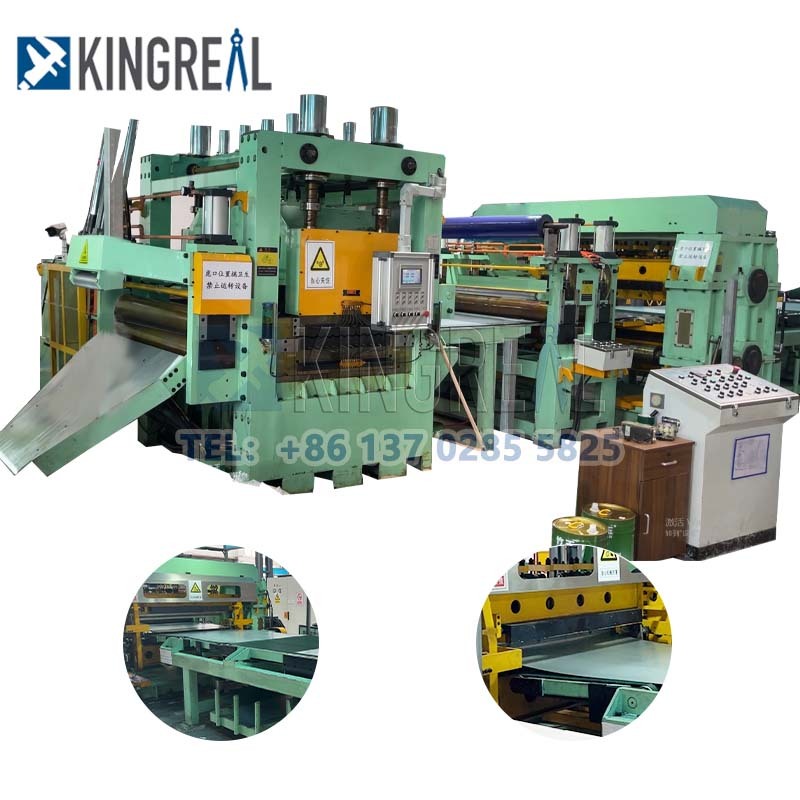

Linha de corte longitudinal de alta velocidade

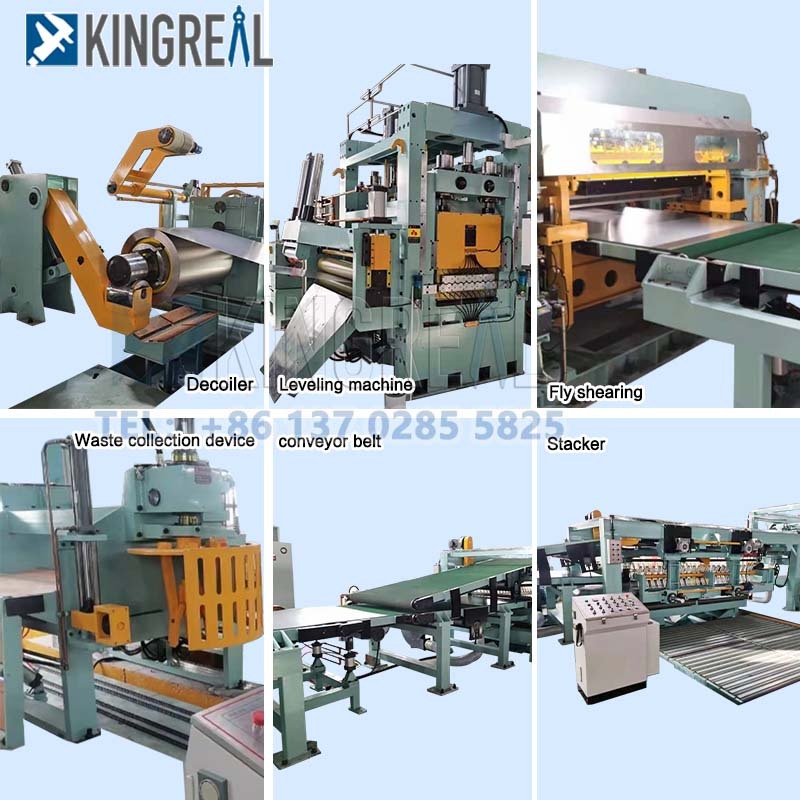

A Linha de Corte de Alta Velocidade KINGREAL é utilizada para desenrolar, nivelar, cortar e cortar bobinas metálicas em chapas planas no comprimento necessário e empilhá-las. A linha de produção é composta principalmente por carro de carregamento, desenrolador, nivelador, mecanismo de alimentação, tesoura móvel, dispositivo de transporte, dispositivo de empilhamento e dispositivo de descarga. Trata-se de uma máquina de integração de produtos de alto desempenho, com capacidade para eletricidade e líquidos.

A chapa de aço é acionada com um único botão, e o processo de corte por tesoura voadora acompanha a chapa de aço para frente, cortando-a simultaneamente, de modo que a chapa de aço circulante reciprocante não interrompa o trabalho de alimentação. Todo o processo é controlado por CLP, com partida e parada inteligentes com um único botão, operação simples e estável, alta eficiência de produção, empilhamento organizado, adequado para produção em massa.

Desenrolador, nivelador, ponte de laçada, dispositivo de centralização, tesoura voadora, transportador de correia, primeiro receptor, segundo receptor, dispositivo de descarga, carrinho de carga, laçada, primeira plataforma de elevação, segunda plataforma de elevação, vala para cabos, gabinete de controle elétrico, vala para cabos, estação hidráulica, estação hidráulica, console 1#, console 2#, console 3#

1. Matéria-prima: Aço CR/Alumínio/Cobre

2. Espessura da bobina: 0,4-3 mm

3. Largura: 1500MM

4. Diâmetro externo da bobina: ≤Φ1800mm

5. ID da bobina: Φ508mm、Φ610mm

6. Peso da bobina: 20T

7. Comprimento: 500-6000MM

8. Velocidade: 80M/Min

1. Desbobinador hidráulico para corte no comprimento Um componente essencial de uma linha de corte de metal, um desbobinador hidráulico é usado principalmente para desenrolar e direcionar bobinas de metal para máquinas de corte ou outros processos. Bobina de suporte: auxilia na manutenção da estabilidade da bobina, apertando seu furo. Manter a tensão da tira enquanto ela é desenrolada suavemente é conhecido como desenrolamento da tira.

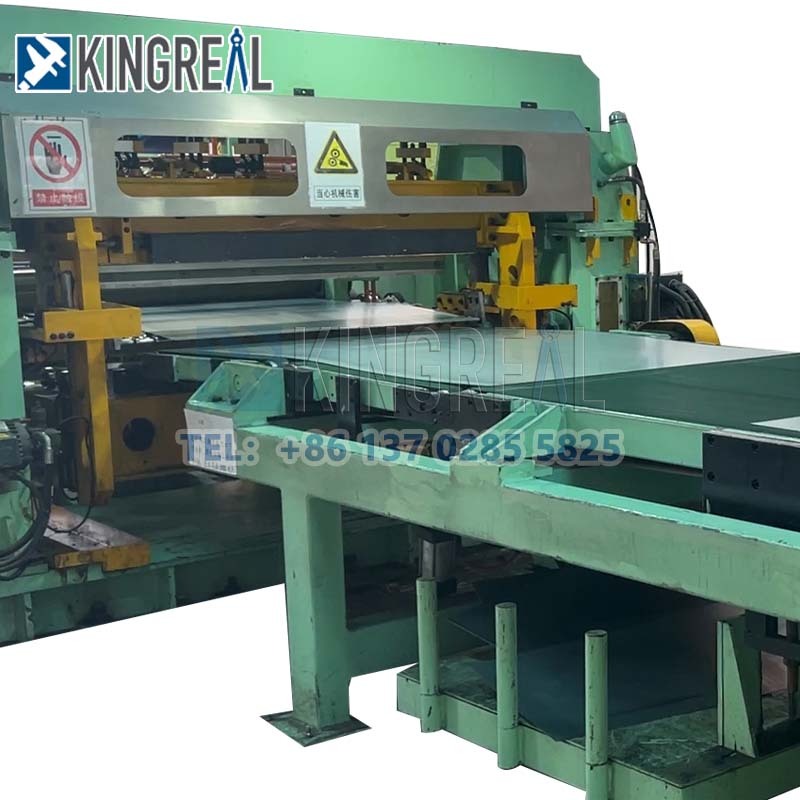

2. Equipamento de tosquia de mosca para linha cortada no comprimento Sua função é cortar materiais com um comprimento determinado. Os principais componentes são a parte elétrica, a embreagem pneumática, a lâmina e a estrutura principal. - Estrutura principal: Aço estrutural de carbono premium é soldado por toda parte e, após a soldagem, é recozido. - Lâmina: O fio de corte de quatro lados da lâmina de material Cr12 é substituível e passou por tratamento térmico para uma dureza de HRC62.
3. Equipamento de corte longitudinal com empilhamento automático Os dispositivos de empilhamento cortados no comprimento garantem que as folhas processadas sejam empilhadas com precisão para transporte ou processamento posterior, aumentam a eficiência do processamento de metal e minimizam o manuseio manual.  No setor de processamento de metais, esses dispositivos são cruciais, principalmente em linhas de produção que exigem o manuseio de grandes quantidades de chapas metálicas.

Chapa laminada a frio, chapa galvanizada eletrolítica, chapa galvanizada a quente, chapa com revestimento colorido, chapa de aço inoxidável, chapa de alumínio, chapa de cobre, etc.

A KINGREAL é uma das fabricantes de equipamentos de processamento de bobinas mais profissionais da China. Seus principais equipamentos de processamento de bobinas incluem máquinas de corte longitudinal e linhas de corte longitudinal, além de fornecer soluções personalizadas para outras indústrias. A KINGREAL conta com engenheiros e técnicos com ampla experiência para atender às diversas necessidades dos clientes, além de possuir sua própria planta de processamento para produzir máquinas de alta qualidade.
